우리의 생활 주변에는 전기를 사용하는 다양한 전기기기들이 있습니다. 그중에 학교 방송실에서 또는 교회 음향실에는 사용하는 AVR 자동 전압 조정기에 대해서 알아보고자 합니다. AVR이란 말 그대로 전압을 자동으로 조정해주는 기기로 사용자가 원하는 정확한 전압( ± 3% )으로 만들어서 공급해주는 기기라고 보시면 됩니다. 이러한 AVR이 사용되는 곳은 정밀한 전압을 요하는 환경에 주로 사용이 됩니다. 그럼 아래에서 자세히 설명하겠습니다.
Ⅰ. AVR ( Automatic Voltage Regulator) 이란?
일반적으로 우리들이 사용하는 전기는 직류(DC)가 아닌 교류(AC) 전기입니다. 그리고 이 교류라는 것은 항상 일정한 직류와는 달리 언제나 불규칙적으로 변화하는 전압 변동이 일어나는 전기인 것입니다. 그러므로 이러한 전압 변동에 민감하게 반응을 하는 부하(전기 기기류)를 사용하는 경우에는 그 부하의 성능, 반응, 수명 및 신뢰도가 상당히 떨어지게 됩니다. 그리하여 이러한 부분을 보완해주는 것이 AVR입니다. 즉 입력 전압이 190V ~ 250V ( ± 15% )인 불안정한 전압 변동을 220V ( ± 2~3% )로 일정하게 자동 제어하여 부하에 출력 전압을 공급하는 것입니다.

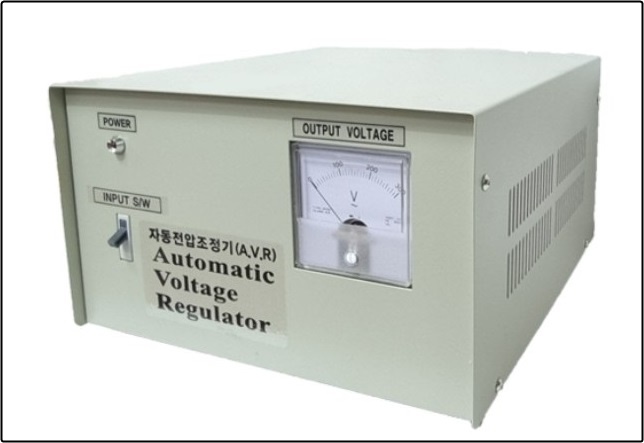

AVR의 종류는 용량 및 상 수에 따라 매우 다양하게 있습니다. 아래는 그중에서 소용량의 단상 단권 AVR입니다.
Ⅱ. AVR ( Automatic Voltage Regulator)의 종류
AVR의 종류는 크게 아래와 같이 구분됩니다.
- 상의 수에 따라 : 단상 또는 삼상
- 용량의 크기에 따라 : 1 KVA부터
- 코일의 형태에 따라 : 단권 또는 복권
- 예시 : AVR( 3 KVA 단상 단권형 ), AVR( 5 KVA 단상 복권형 ), AVR( 50 KVA 삼상 복권형)
◈ 단권과 복권에 대해서

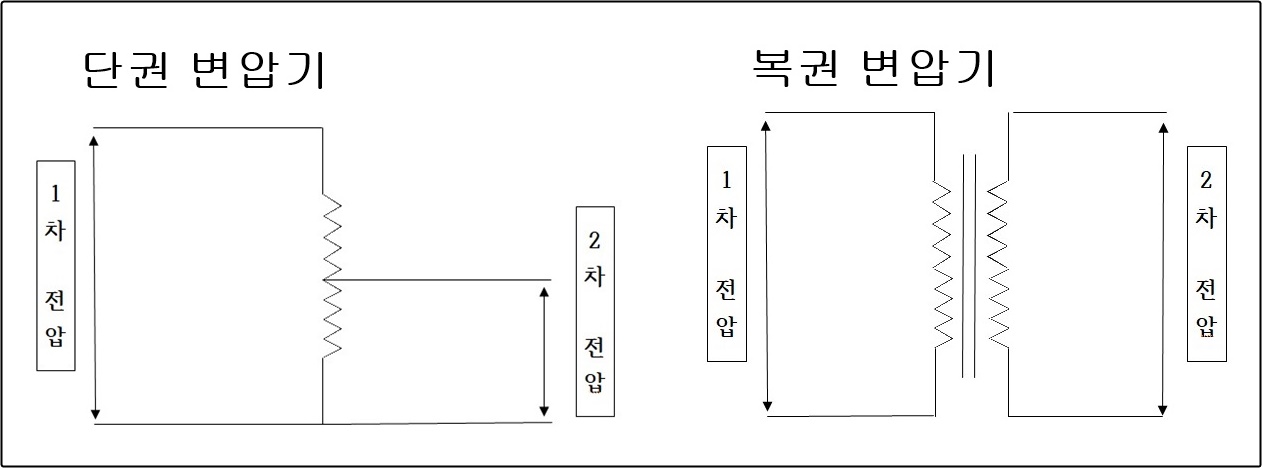

- 아래는 단권과 복권에 대한 간략한 이미지입니다.
- 단권변압기는 상기의 그림처럼 1차와 2차가 코일을 같이 사용하는 것으로 구조가 간단하여 복권에 비해 가격이 저렴하며 누설자속이 적고 효율적입니다, 반면 1, 2차간 절연이 어려운 단점도 있습니다.
- 복권 변압기는 상기의 그림처럼 1차와 2차가 완전히 분리된 상태로 1, 2차간 절연으로 인해 사고에 대해 매우 안전한 특징을 가지고 있으나 단권에 비해 가격이 비싸다는 단점도 있습니다.
Ⅲ. AVR ( Automatic Voltage Regulator) 예시
아래는 AVR( 3 KVA 단상 단권 )의 실제 이미지입니다.
상기 이미지는 AVR의 정면과 후면의 이미지입니다.
- 정면 : 전원램프 및 스위치가 있으며 입력 전압과 출력 전압의 크기를 알 수 있습니다.
- 후면 : 해당 AVR의 명판과 퓨즈, 전원선과 출력 콘센트가 있습니다.
- 사용법 : AVR의 전원 플러그는 벽면 콘센트에, 사용하고자 하는 부하의 전원은 AVR의 콘센트에 삽입하고 정면의 스위치를 이용하여 ON/OFF 하시면 됩니다.
▣ 참고 사항
- 용량이 커질수록 당연히 기기의 가격 및 부피도 커지게 됩니다.
- 소용량인 경우는 상기의 이미지와 같으나 대용량 또는 삼상인 경우 단자대를 사용하게 됩니다. (아래의 이미지 참조)
Ⅳ. AVR ( Automatic Voltage Regulator) 사용 장소
AVR의 사용장소를 일일이 말하기는 어려우며 정전압을 요하는 모든 환경이라고 보시면 됩니다.
예시 : 정밀한 작업을 요하는 생산공장, 군사장비, 레이저 기기, 연구소, 정밀 계측기기, 방송 장비, 음향장비(전문 녹음실), 컴퓨터 및 주변기기 또는 3D 프린트, 의료기기, 고가의 외산 장비 등이 있겠습니다.
▣ 참고 사항
- 입력 전압의 노이즈에 민감하게 반응하는 환경인 경우 노이즈 필터를 장착하시면 됩니다.
- 노이즈 필터는 복권 방식에만 적용이 가능합니다.
이상으로 AVR( Automatic Voltage Regulator)에 대해 알아보았으며 아래는 제품에 대한 링크와 이와 관련 있는 일반적인 변압기에 대한 게시글이니 참고하시기 바랍니다.
