전기와 관련된 업종에 계신다면 절연저항계, 즉 메거(테스터기)는 정말 자주 사용하는 기기 중에 하나 일 것입니다. 그리하여 이번에는 이 메가(디지털 형태)에 대해 이야기하고자 합니다. 현재 시중에는 디지털 형태와 아날로그 형태가 있으며 가격대는 아날로그 형태보다 디지털 형태가 비싼 편에 속합니다. 현장에서의 쓰임새는 당연히 디지털 형태가 편리합니다. 그럼 아래에서는 제가 사용하고 있는 디지털 메가에 대해서 설명하겠습니다.
Ⅰ. 절연저항계(메거)의 상세정보
시중에서 판매되고 있는 메가는 그 종류가 너무나 많으며, 성능 또한 다양하게 있으니 자신에게 맞는 기기를 선택하시기 바라며 아래의 기기(현재 사용 중)는 무난한 형태로 사용하시기에 불편함은 없을 듯합니다.
아래는 실제 사용하고 있는 메거의 이미지입니다.
상기 이미지속 숫자 1은 현재 사용 중인 기기이며, 숫자 2는 판매 사이트에서 가져인 이미지입니다. 또한 해당 기기는 '태광전자'사의 제품으로 TK - 4003이며, 현재는 상위버전인 TK - 4004 제품이 판매되고 있음을 참고하시기 바랍니다.
1. 기기의 상세정보
- 마이크로 프로세서 IC 장착
- 최대 4,000 count까지 측정 가능
- 바 그래프
- 과전압 보호회로 장착
- 자동 레인지
- 데이터 홀드 기능
- 도통 시험 기능
- ACV / DCV 측정 가능
- 자동 전원 꺼짐 기능(10분 후)
- 크기 : 84(W) × 183(H) × 54(D) [㎜]
- 무게 : 550g
- 전원 : AA 건전지 8개가 필요함
- 리브선 2개(흑색, 적색), 보관케이스 포함
2. 기기의 표시 화면
메가 표시창에 나타나는 기호 및 숫자들에 대한 설명입니다.
상기 이미지의 표시 화면을 참고하여 사용하시면 됩니다. 사용해보시면 아시겠지만 추후에는 숫자만 보게 됩니다.
Ⅱ. 절연저항계(메거)의 사용방법
1. 누전 차단기에서
아래는 차단기가 모여있는 분전반의 실제 이미지입니다.
상기 이미지는 일반 사무실의 분전반 사진입니다. 여기서 숫자 2번의 누전차단기가 떨어졌을 때 제거의 사용방법에 대해 설명하겠습니다. 일정 시간 경과 후 차단기가 올라가더라도 메거링 할 때는 차단기를 내린 상태에서 실시합니다.
- 메거의 흑색 리드선은 EARTH에 삽입, 적색 리드선은 LINE에 삽입
- 메거의 선택 손잡이를 250 [V]로 이동 ▶ 상기의 측정하고자 하는 전압이 단상 2 선식의 220 [V] 선로이기 때문입니다.
- 흑색 리드선과 적색 리드선을 서로 맞물려서 정상 동작하는지 테스트 ▶ 맞물렸을 경우 'O' 이 표시됩니다.
- 흑색 리드선은 상기 분전반 숫자 1번에 해당하는 접지단자에 물립니다. (흑색 리드선의 말단은 집게 형태임)
아래는 상기 분전반의 숫자 2번에 해당하는 누전차단기를 확대한 모습입니다.
상기 차단기는 산업용 2P 20 [A] 누전차단기입니다.
- 적색 리드선의 리드봉 끝을 상기 이미지의 숫자 1에 데어 봅니다. (상기 이미지 속의 차단기는 올려져 있지만 실제 테스트 시에는 내려놓은 상태로 하셔야 합니다.)
- 메거 표시 화면의 숫자를 확인합니다. ▶ 0.5 [㏁] 이상이면 절연상태가 양호한 것입니다.
- 다시 적색 리드선의 리드봉 끝을 상기 이미지의 숫자 2에 데어 봅니다.
- 메거 표시 화면의 숫자를 확인합니다. ▶ 0.5 [㏁] 이하이면 절연상태가 불량한 것입니다.
- 상기의 테스트 결과 절연이 양호한 상태임에도 차단기가 떨어질 경우에는 이미지 속의 숫자 1, 숫자 2에 해당하는 전선을 차단기에서 분리한 후 차단기의 전원을 올려보시기 바랍니다. ▶ 즉 부하가 없는 상태에서 차단기의 전원이 올라가지 않는다면 100% 누전차단기의 고장입니다. 그러므로 똑같은 용량의 새것으로 교체하면 해결됩니다.
- 새것으로 교체할 시에는 해당 차단기보다 상위의 차단기를 반드시, 반드시 내리시고 교체하시기 바랍니다.
여기서 절연저항과 관련된 기준 및 내용은 아래의 게시글을 참조하시기 바랍니다.
절연저항 기준에 대해서
우리들이 평소에 사용하는 전기기기의 모든 제품들은 언제든지 누전( 즉, 전기가 새어 나간다. )이 발생할 수 있습니다. 지금 순간에도 모든곳에서 미세한 누전은 발생하고 있습니다. 그럼 어느
min7149.tistory.com
2. 벽면 콘센트에서
벽면 콘센트의 기본적인 내용에 대해서는 아래의 게시물을 참조하시기 바랍니다.
2구 콘센트 교체 방법 및 구조에 대해서
일반 가정에서 벽면의 콘센트가 고장이 났을 때 그 교체 방법 및 구조에 대해서 이야기하고자 합니다. 먼저 콘센트 고장이란 220 [V]의 전압이 나오지 않는다든지, 또는 접속 불량으로 인해 발생
min7149.tistory.com

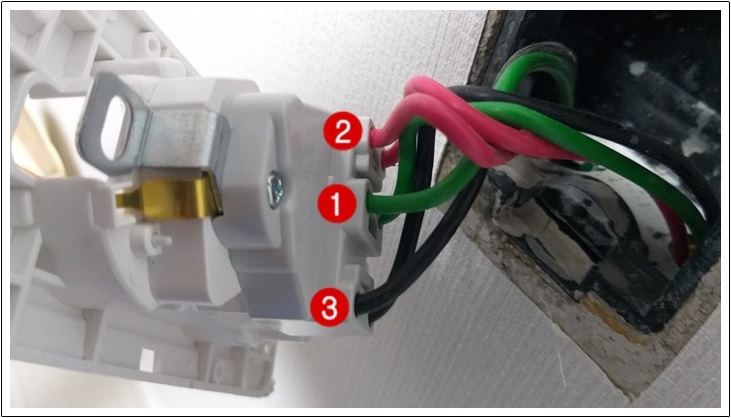

아래는 벽면 콘센트의 실제 이미지입니다.
상기 이미지는 벽면 콘센트의 뒷면 이미지로 여기서는 콘센트의 선로에 누전이 발생했을 때 메거 사용방법에 대해 설명하겠습니다. 그리고 당연히 이 콘센트의 전원 공급원인 누전차단기는 내려놓은 상태로 테스트를 실시합니다.
- 메거의 기본 설정은 누전차단기 확인 시 과정과 동일합니다.
- 콘센트에 삽입된 선들은 콘센트에서 분리하는 것이 편리합니다.(분리 전 사진 한 장 찍어두시는 것이 용이합니다.)
- 흑색 리드선은 상기 콘센트의 숫자 1번에 해당하는 접지선에 물립니다. (흑색 리드선의 말단은 집게 형태임)
- 적색 리드선의 리드봉 끝을 상기 콘센트 숫자 2에 데어 봅니다.
- 메거 표시 화면의 숫자를 확인합니다. ▶ 0.5 [㏁] 이상이면 절연상태가 양호한 것입니다.
- 다시 적색 리드선의 리드봉 끝을 상기 이미지의 숫자 3에 데어 봅니다.
- 메거 표시 화면의 숫자를 확인합니다. ▶ 0.5 [㏁] 이하이면 절연상태가 불량한 것입니다.
- 이러한 과정을 콘센트 선로 앞단 또는 뒷단에도 실시하여 선로 절연상태를 체크합니다.
- 만약 접지선이 없는 경우는 접지와 동일한 부위를 찾으셔서 물리셔야 합니다.
- 접지를 못 찾으시면 메거의 리드봉 두 개를 선로 각각에 물려서 선로 상호 간의 절연상태를 확인해볼 수도 있습니다.
이상으로 디지털 메거(절연저항계)의 상세정보 및 사용방법에 대해 알아보았으며 아래는 제품 링크, 아날로그 형태의 제거에 대한 게시글 및 누전차단기에 대한 게시글이니 참고하시기 바랍니다.
